人民医院镜湖总院建设项目A地块

工程概况

本工程位于绍兴市越城区，包括门急诊医技综合楼和门急诊医技裙房，其中，综合楼地上15层，地下两层，裙楼地上4层，地下两层。工程总建筑面积约为22.3万㎡，其中地上建筑面积约为13.6万㎡，地下建筑面积约为8.7万㎡。结构类型为框架结构，设计使用年限50年，地下室防水等级为一级，抗浮水位为设计标高-2.11m，水位较高。地下室底板和顶板采用C35P8混凝土，局部采用C40P8混凝土，地下一层外墙采用C40P6混凝土，地下二层外墙采用C40P8混凝土，地下室墙柱采用C55混凝土。底板厚500mm，局部厚1400mm，外墙厚200mm～600mm，外墙负二层高4.5m，负一层高达6.4m，顶板厚120mm～400mm。项目直线加速区，底板厚1400mm，顶板厚1800mm～3000mm，外墙600mm～3900mm。

产品应用及现场施工

该项目为商住一体项目，根据图纸中地勘报告显示地下土质具有腐蚀性，且地下室埋深较高（抗浮水位为设计标高-2.11m），对混凝土防水要求较高，所以混凝土应具备防裂抗渗性能，一旦混凝土出现裂缝，水将加速钢筋锈蚀，裂缝出现扩展，影响地下室的渗漏水，结合本项目特点，地下室外墙层高为4.5m，局部层高达5m以上。本身墙体为薄壁结构，易出现混凝土干燥收缩和温度收缩裂缝。

结合工程情况和环境条件，为提高混凝土防裂抗渗及耐久性能，应在满足工程建设需要的工作性能、力学性能、耐久性能基础上对混凝土进行抗裂性设计，从温度与收缩变形两方面共同控制混凝土的收缩裂缝。

混凝土开裂风险控制设计包括混凝土收缩控制、温度控制和施工措施三个。收缩变形控制主要是通过优选原材料和优化混凝土配合比，减少自生体积变形和干燥收缩等收缩值；温度控制指标主要通过控制入模温度、里表温差、混凝土温升值和温降速率等参数来实现；施工措施主要通过控制分段浇筑长度和保温保湿养护等措施，实现抑制混凝土结构开裂的目的。

混凝土配合比设计方面：

①通过双掺粉煤灰和矿粉形成的复合胶凝材料体系，降低水泥用量，从而降低胶凝材料水化热，降低混凝土温升值。

②使用聚羧酸高性能减水剂，改善混凝土工作性能，降低用水量，提高混凝土密实度、力学性能和耐久性能。

③ 在混凝土中掺入YX-L高分子密实抗裂合材，基于纳米晶核微结构调控、水化热调节、水分蒸发抑制和纤维增韧阻裂等关键技术，抑制混凝土结构开裂。在地下室底板、外墙和、水池侧壁及顶板室外部分的不同强度等级混凝土（C35、C40、C55和C60）中掺入2kg/m3高分子密实抗裂合材。

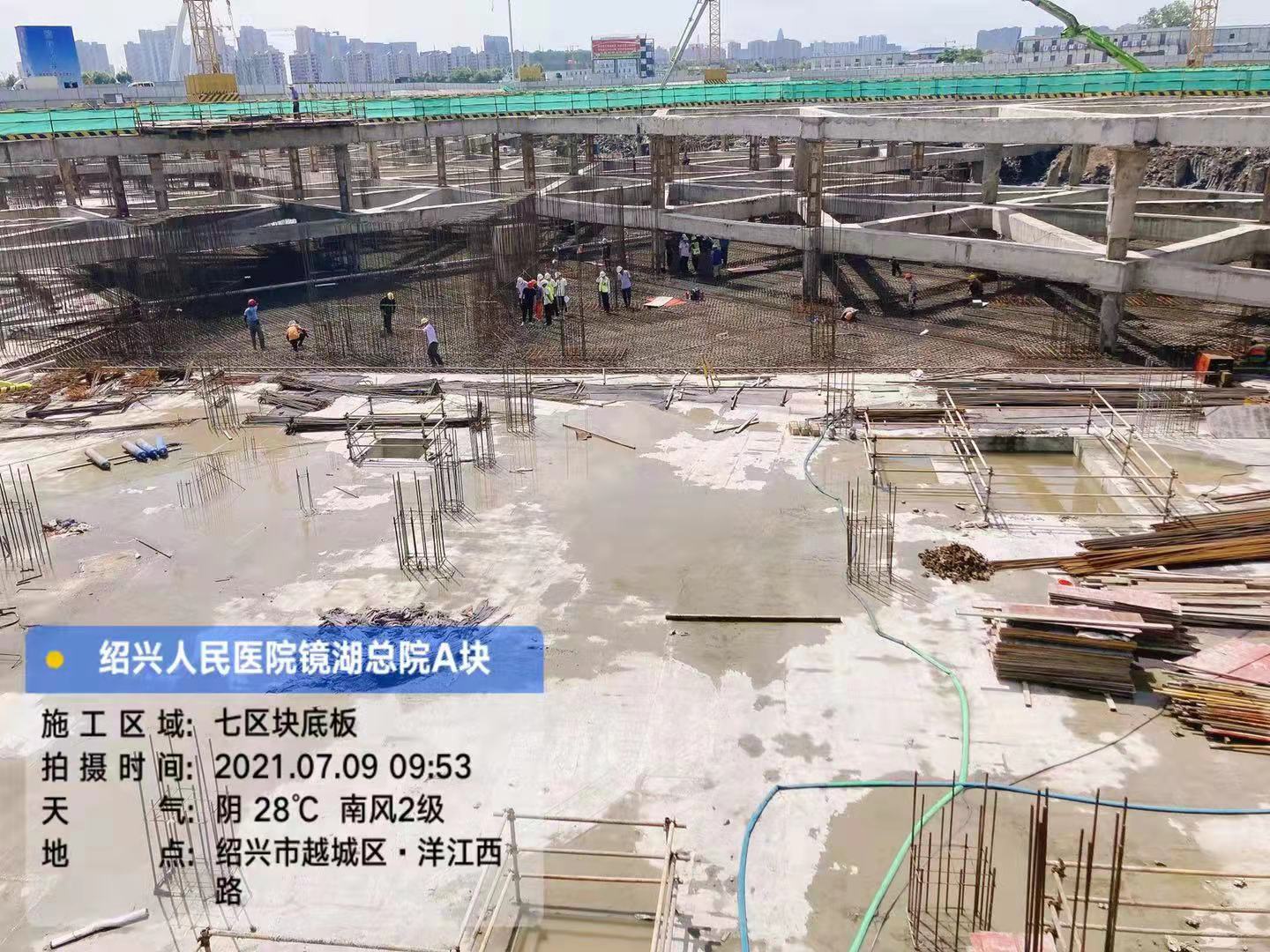

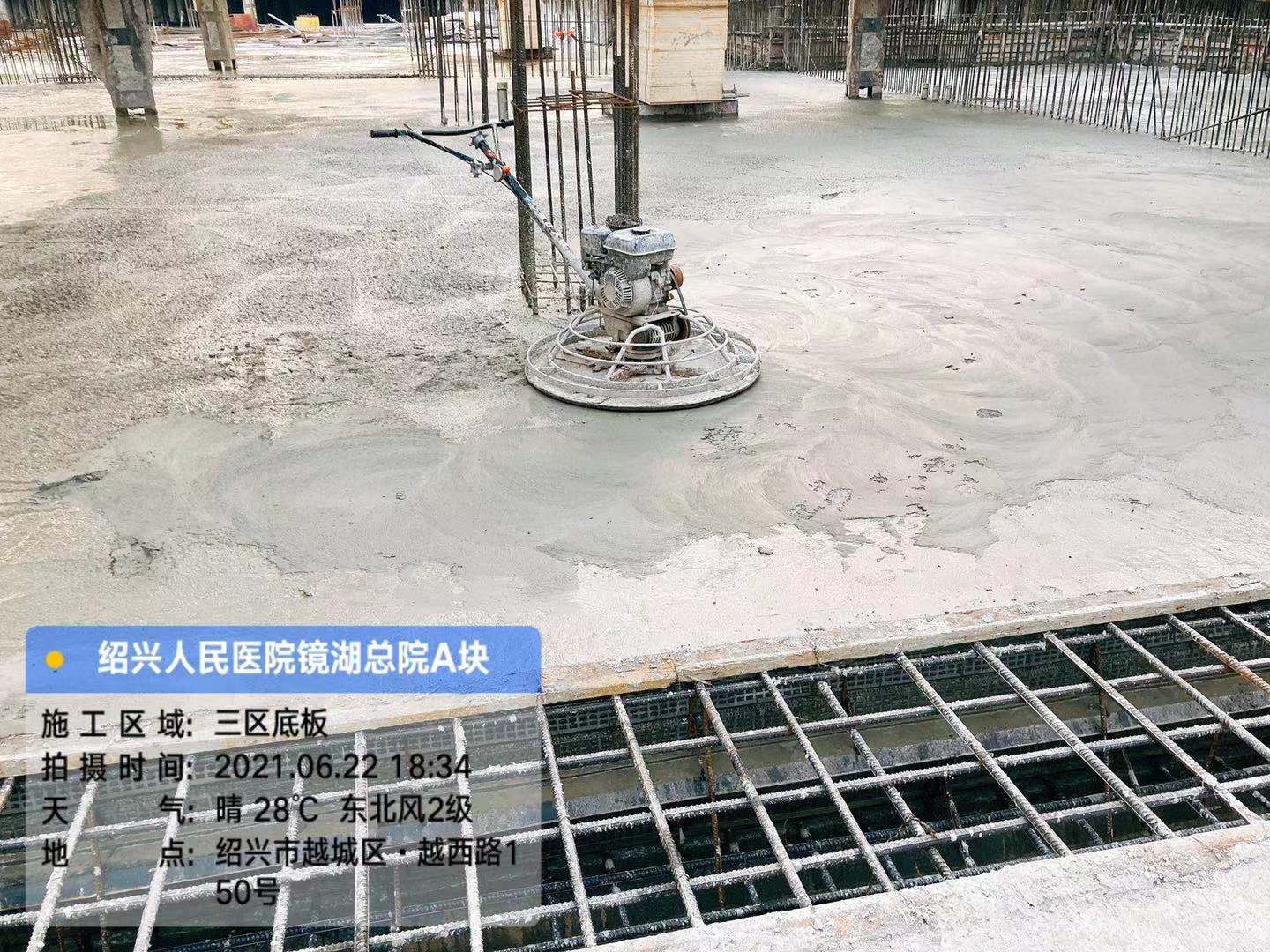

项目效果与反馈
